2016年11月30日水曜日

ガイドパイプ付ベローズ伸縮管

ベローズ内径110mm 面間279mm 両端特殊フランジ
フランジ面の加工精度かなり厳しい精度を要求されている製品です。

ベローズ板厚0.2mm バネ定数4.6N/mm  内が真空、外は大気圧
材質 ベローズSUS316L そのほかは全てSUS304





マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日  今日から開催です!
会 場 : マイドームおおさか

 BMBインタビュー>>>>> http://bmb.oidc.jp/article.php/20081231183642837




2016年11月29日火曜日

200℃の温水で使われるフレキシブルチューブ

20Ax1Wx275L 片側SR・F 片側22mmのパイプ付






マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか






2016年11月28日月曜日

スタフィンボックスに使われるベローズ

スタイィンボックスとは、 回転・往復運動する軸の漏れ防止の箱

ベローズ内径130mm 面間45mm 材質 ベローズSUS316L KANAGUSUS304
バネ定数27.8N/mm





展示会出展
マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業株式会社
〒536-0022 大阪市城東区永田1-2-37
TEL 06-6968-2037  FAX 06-6868-7475
http://www.mitsumoto-bellows.co.jp/
Email: info@mitsumoto-bellows.co.jp

2016年11月22日火曜日

BMB週間ブログ記事ランキングで1位に

ものづくり企業とデザイナーさんのビジネスマッチングを進めるために、大阪府の大阪府産業デザインセンターと大阪産業技術総合研究所が運営している大阪府のサイト「BMBビジネスマッチングブログ」の中でブログの週間ランキングを発表しています。



11月21日の昼の時点で三元ラセン管工業が1位に表示されていました。







BMBインタビュー >>>> http://bmb.oidc.jp/article.php/20081231183642837





2016年11月21日月曜日

水圧応動弁用ベローズ

ベローズ内径20mm 面間125mm ベローズ板厚0.13mm 設計圧力2.45Mpa
軸方向伸縮量+1mm、-10mm  バネ定数14N/mm


MJ160705-N006





マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか

 BMBインタビュー>>>> http://bmb.oidc.jp/article.php/20081231183642837




2016年11月18日金曜日

これもベローズのジャケット管です

これはベローズが2重構造になっていて、内管の流体を外管の流体か気体で冷却か保温をするジャケット管です。

ベローズ内径186mm(内管)・206mm(外管) 面間86mm
ベローズ板厚0.17mm(内管、外管とも) 設計圧力0.1Mpa
バネ定数 (内)33N/mm (外)25.8N/mm


MJ161025-N007


マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか






2016年11月17日木曜日

下水処理場で使われるジャバラ伸縮管

下水処理場の徐砂コンベアに使われる、N.T2層のジャバラ
□194mmx100L PVCフランジ
軸方向伸縮量±10mm Y方向変位±5mm Z方向±5mm
ボディー N.T0.7mmx2層  ガスケットCR フランジ5mmPVC
補強布N.T0.7mm





マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか






2016年11月16日水曜日

外国製ベローズの取り換え修理


 海外から輸入した機械に組込まれているベローズが壊れてしまったので修理をしてほしいという依頼がちょくちょくあります。

ベローズの修理は出来ないので、金具を使用してベローズを新しいものに取替えます。




マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか




2006年度 経済産業省IT経営百選 奨励賞受賞

お問い合わせは…06-6968-2037
▼BMBメディアギャラリー





2016年11月15日火曜日

ジャケット管




移送する流体によっては加熱または冷却しなくてはいけない配管の場合には外管、本管のジャケット配管(二重管)を行います。

本管の流体を加熱または冷却しなければいけない流体の場合にスチーム、温水、冷水等の流体を外管と本管の間に流して本管の加熱または冷却を行います。

ジャケット管の構造には外管の末端部を絞るセミジャケットと末端部まで外管でおおうフルジャケットとがあり、この製品はセミジャケットです





マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞


お問い合わせは…06-6968-2037
▼BMBメディアギャラリー

2016年11月14日月曜日

ベローズの特殊な端末加工

ベローズの両端末は、通常の仕様では標準の継手またはお客さんの仕様の継手または金具を加工して溶接でベローズに取り付けますが、中には下記の画像の製品のような、継手や金具を溶接しないで、ベローズの両端末を特殊な絞り加工で仕上げる場合もあります。


画像は完成品ですが厳しい寸法公差や角度の指定があり見た目には単純な製品に見えますが、加工がかなり難しい製品です。




黒枠部分の拡大画像です。






マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞


お問い合わせは…06-6968-2037
▼BMBメディアギャラリー

2016年11月12日土曜日

NCネットワーク 月別アクセスランキング

NCネットワークの全国月別アクセスランキングを日々発表しています。
12日10時現在で、大阪の企業が1位から3位まで独占しています。

三元ラセン管工業が第3位に入っておりました。





マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか






2016年11月11日金曜日

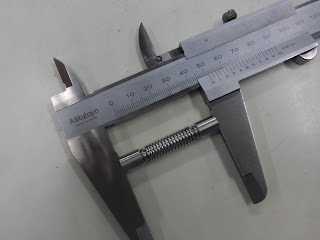

一番小さいフレキシブルチューブ

チューブ外径8.9mm 内径5.4mm 面間50mm
両端特殊SUS316Lパイプ付






マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞

2016年11月10日木曜日

インコネルの加工

video

このところベローズも金具もインコネル製という注文が続いています。
旋盤加工に行くとちょうどインコネルの金具加工中でした。




マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞

2016年11月9日水曜日

JPIフランジとフェルール継手が付いたベローズ伸縮管


JPIフランジと取り外しが短時間で出来るフェルール継手が取り付けられている「成型ベローズ」

1)ベローズ
内径 110ミリ
板厚0,25ミリ
材質 SUS316L
継手 JPI300Lb 100A フランジとフェルール

2) ベローズ
内径 95ミリ
板厚 0,17ミリの二層
材質 SUS316L
継手 JPI150Lb  80A フランジとフェルール



JPIとは
日本石油学会規格(Japan Petroleum Institute)のことで日本石油学会が規程する規格です。
ANSI(アメリカ規格協会)の規格とほぼ同じである。



マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞




2016年11月8日火曜日

シール用ベローズ



ベローズ内径67mm 面間60mm(ベローズ26mm)
ベローズ板厚0.2mm 材質 ベローズ・金具全てSUS316L




マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞


2016年11月7日月曜日

ベローズの溶接

金具を溶接するベローズの端面は溶接する金具の形状や溶接方法によって端末加工が違いますが、これはフランジに差し込んで、フランジの内面で内付溶接するためにベローズの端末をストレートに加工をして溶接しています。


下の写真は真空用のVGフランジにアルゴン溶接されたベローズ





マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞

2016年11月4日金曜日

紛体移送に使われるジャバラ

内径250mm 面間300mm 両端特殊フランジ
軸方向伸縮量±10mm 軸直角方向Y±10mm Z±10mm
材質 厚み0.7mmx2層のEPT


 MJ161005-N001

マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ



2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞





2016年11月2日水曜日

真空用に使われるベローズとフレキシブルチューブ

上の製品がベローズ
ベローズ内径59mmx236L VG/VF50Aフランジ付
ベローズ板厚0.2mm バネ定数5.4N/mm

下の製品がフレキシブルチューブ
50Ax150L VG/VF50Aフランジ付  ベローズ板厚0.35mm

1)、2)とも材質はSUS316L フランジSS400
1)は伸縮量、繰り返し回数も多く、配管時のセットも簡単で耐久性や高品質を求めておられるお客様向け
2)は伸縮量も少なく繰り返しの回数もあまり要求されない配管に使われ、配管時のセットもベローズのように手で伸縮することが出来ないため大変です。





マイドームビジネスフェスタ2016
期 日 : 11月30日~12月1日
会 場 : マイドームおおさか


三元ラセン管工業
BMB
社長の日記
Facebookページ


2010年度 大阪市きらめき企業賞受賞
2009年度 デル・スモールビジネス賞 国内部門優勝
2009年度 関西IT百撰 最優秀企業受賞
2006年度 経済産業省IT経営百選 奨励賞受賞

2016年11月1日火曜日

僅かな熱膨張にはフレキシブルチューブでも対応

繰返しの回数も少なく、わずかな熱膨張の吸収用にはベローズでなくフレキシブルチューブを使用することもあります。

300℃の熱風が通る80Aの配管の熱膨張の吸収用
