投稿

5月, 2017の投稿を表示しています

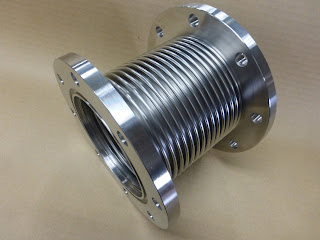

ベローズに組み込まれる特殊なフランジ

イメージ
ベローズに使われる金具、フランジなどは協力企業に依頼して製作して頂きベローズとの接合部分のみを社内で加工します。 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

面間110mmで軸直角変位を吸収できるベローズ

イメージ
ベローズ内径360mm 面間110mm 両端特殊フランジ ベローズ板厚0.25mm バネ定数97.7N/mm  使用圧力0.5Pa   MJ170502-NO06 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

違径の特殊フランジが付いたベローズ

イメージ
ベローズ内径95mm 面間134mm    軸方向伸縮量-10mm  軸直角変位量3mm を吸収する伸縮管 ベローズ板厚0.2mm バネ定数11N/mm   設計圧力0.5Pa 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

MOBIOに行くと笑顔が一杯

イメージ
東大阪市役所の隣にある MOBIOものづくりビジネスセンター大阪 に行くと笑顔の経営者に出会えます。 常設展示場 2階に三元ラセン管工業では、色々なベローズを常設展示しています。柔らかさを感じていただくためのベローズも展示しておりますのでMOBIOお越しの際は、インフォメーションで三元の展示ブースをお聞きして ベローズに触ってみてください。 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

こんな金具にベローズが

イメージ
こんな分厚い金具にベローズが取り付けられます。 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

どちらもVG・VFの80Aフランジ付

イメージ
80Ax150mm VG(80A)+VF(80A) 材質フレキシブルチューブ・ベローズ SUS316L  フランジSUS304 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

VG・VFフランジが付いたベローズ

イメージ
ベローズ内径105mm 面間140mm 片側VG(100A) 片側VF(100A)フランジ付 ベローズ板厚0.15mm バネ定数3.9N/mm 材質 ベローズSUS316L フランジSUS304 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

切欠き加工をした真空フランジが付いたベローズ

イメージ
真空用に使われる特殊VG125Aと特殊VF125Aのベローズ伸縮管 ベローズ内径127mm 面間87mm  板厚0.2mm 使用圧力ー0.1Mpa 軸方向伸縮量ー10mm バネ定数25.6N/mm 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

濾過機・攪拌機・乾燥機のシャフトシールに使用するベローズ

イメージ
多機能濾過装置用のシャフトシールベローズ ベローズ内径127mm 面間 1580mm ベローズ板厚0.25mm  ベローズ材質ハステロイC-22 バネ定数 2.0 N/mm   軸伸縮量 ー400mm  繰り返し回数 2,500(P=0.3)回 外圧 0.3Mpa           次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

タンクローリーについていたフレキシブルチューブ

イメージ
通勤途中で信号待ちをしていると隣で信号待ちをしているローリー車の後部にサイズが50Aほどのフレキシブルチューブが取り付けられていました。 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定

ユニオンタイプでも取り付け方で違いがあります。

イメージ
フレキシブルチューブ 32Ax1Wx500L 写真の上のタイプはユニオンR式、略号UR  ブレード押えをチューブと溶接し、ブレード押えとユニオンを溶接します。 写真の下のタイプはユニオンカラー式、略号U  ブレード押えとユニオンカラーを溶接しユニオンとは溶接しないのでURより安くつきます。 参照 ホームページ >>>>>  http://www.mitsumoto-bellows.co.jp/products/pd-f-tube002.html 次回出展の展示会 第21回機械要素技術展   期日 6月21日(水)~23日(金) 会場 東京ビックサイト  東6ホール49-9 社長インタビュー   >>>>>> 三元ラセン管工業   BMB 社長の日記 NCネットワーク Facebookページ    経済産業省 2006年 「IT経営百選奨励賞」受賞 経済産業省 2008年、2009年、2010年度 「IT経営実践企業」認定  2007年 近畿経済産業局 KANSAIモノ作り元気企業100社 2009年 大坂のものづくり看板企業193社 2009年 関西IT百撰 最優秀企業賞 受賞  2009年 デル・スモールビジネス賞 国内部門優勝 http://bizmakoto.jp/bizid/articles/0909/30/news095.html 2010年 大阪市きらめき企業賞 受賞 2016年 大阪府「ウェルワーク2015」に認定
