溶接ベローズ伸縮管

イメージ
  ベローズ内径50mm 面間70mm 両端特殊フランジ 材質 ベローズSUS316L フランジSUS304 軸方向伸縮量±15mm  軸直角変位±2mm  バネ定数0.81mm 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

外国製ベローズの修理完了

イメージ
  ベローズ内径32mmと25mm 板厚は0.15mm 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

フレキシブルチューブを使った改善活動

イメージ
我が社では一日一善という活動を行っています。 山田君がフレキシブルチューブを使った改善がホームページの奮闘ブログにアップされていました。          ↓ ↓ ↓ >>>>>>>>> 三元ラセン管工業   BMB 社長の日記 Facebookページ

ダブルの内筒が付いたベローズ伸縮管

イメージ
顆粒状の流体が流れる配管のため、顆粒物がベローズの谷を擦らないようにベローズの内側に両側から内筒を取り付けスライドするようにしたベローズ伸縮管 ベローズ内径126mm 面間250mm 両端JIS10K(100A)フランジ ベローズ板厚0.25mm 材質 ベローズSUS316L フランジなど全て金具はSUS304 使用圧力15Kpa 軸方向伸縮-50mm バネ定数13.0N/mm 要求寿命3000回  第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

LNGプラントに使われるベローズ

イメージ
ベローズ内径32mm 面間45mm ベローズ板厚0.25mm 材質ベローズSUS316L 金具SUS304 使用温度 -162℃~55℃  設計圧力 1.86Mpa 軸方向伸縮量 +1.6mm  バネ定数114.6N/mm 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

詳細を公開できない不思議な形をしたベローズ

イメージ
] ユタンポのような形をしたベローズですが、ベローズ自体は ↓ のベローズと同じベローズで3山だけです。 詳細を公開できないので写真だけ公開しました。 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

完成品は非公開のベローズに組み込まれる特殊な金具

イメージ
  大きな特殊ネジが切ってあったり形状が複雑で加工が大変な部品が出来上がりました。材質はSUS304 この金具にベローズを組込んで溶接をすると完成ですが、完成品は非公開です。 画像をクリックすると大きな画像で見れます。 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

内径20mmのベローズに内筒が付いた2層ベローズ伸縮管

イメージ
  液体窒素プラントの配管に使われた多層(2層)ベローズ伸縮管 ベローズ内径20mm 面間80mm 両端特殊フランジ付 ベローズ板厚0.14mmx2層  材質ベローズSUS316L フランジSUS304 流体 液体窒素-196℃~+20℃ 設計圧力 0.5Mpa バネ定数13.3N/mm 軸方向伸縮+1.2mm  第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

一番小さなベローズ

イメージ
  ICFフランジ(コンフラットフランジ)が付いた真空装置に組み込まれるベローズ ベローズ内径9.5mm 板厚0.11mm 材質ベローズSUS316L 金具・フランジSUS304 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

短面間でも軸方向の伸縮、軸直角の変位も吸収するベローズ

イメージ
  ガス配管に使われる短面間伸縮管 ベローズ内径320mm 面間85L 両端特殊フランジ付 使用圧力 0.05MPa  軸方向伸縮 ±3mm   軸直角変位 ±1.5mm 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

小さなシール用2層ベローズが出荷待ち

イメージ
  ベローズ内径15mm 面間15mm ベローズ板厚0.12x2層 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

レーザー装置に組み込まれる溶接ベローズ

イメージ
金属製ベローズには 液圧成型ベローズ、ロール成型ベローズ、溶接ベローズの3種類があります。 ベローズには 金属製、布製、樹脂製などがあり、布製と樹脂製は協力会社にお願いしております。 それと今回紹介する溶接ベローズについても協力会社にお願いして製作しています。 ベローズ内径160mm 面間66.5mm 角フランジ(210mmx210mm) バネ定数15.4N/mm 軸方向伸縮量10mm  第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

725℃のエアーが流れる配管に使われるベローズ

イメージ
詳細については非公開なので画像だけの公開です、想像では製造設備?で使われるのではないかと思います。 画像をクリックすると大きな画像で見ることが出来ます。 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

MOBIOのサイトの中の三元ラセン管工業のページ

イメージ
東大阪市の市役所の隣にある、大阪府のものづくり中小企業の支援施設、 MOBIOものづくりビジネスセンター大阪 の中に大阪府内の企業200社ほどの製品を展示している 常設展示場 があります。 我社でも開設当初からベローズを展示しております。 展示企業を紹介 しているサイトも運営しており先日ベローズの写真を入れ替えたり、説明文の追加などをして頂きました。 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

理化学研究所に納入した真空装置用ベローズ

イメージ
真空に使われる金属ベローズ伸縮管 ベローズ内径116mm 面間110mm ベローズ板厚0.25mm 材質 ベローズSUS316L フランジ・ボルト・ナットSUS304 軸方向変位量±10mm バネ定数37N/mm 繰り返し回数8000回 第20回機械要素技術展 会期:2016年6月22日~24日 会場:東京ビックサイト  西4-59 三元ラセン管工業   BMB 社長の日記 Facebookページ

同じ方向に枝管が付いているセミジャケット管のフレキシブルチューブ

イメージ
  32Ax65Ax900L オールSUS304JIS10K(32A)ルーズフランジ付 ノズルJIS10K(10A) 内管(32A)流体は樹脂   外管(65A)は流体スチーム ジャケット管とは、本管内管)の流体を加熱または冷却しなければいけない流体の場合にスチーム、温水、冷水等の流体を外管と本管(内管)の間に流して本管(内管)の加熱または冷却を行います。 ジャケット管の構造には外管の末端部を絞るセミジャケットと末端部まで外管でおおうフルジャケットとがあり写真の製品はセミジャケットです。 三元ラセン管工業   BMB 社長の日記 Facebookページ

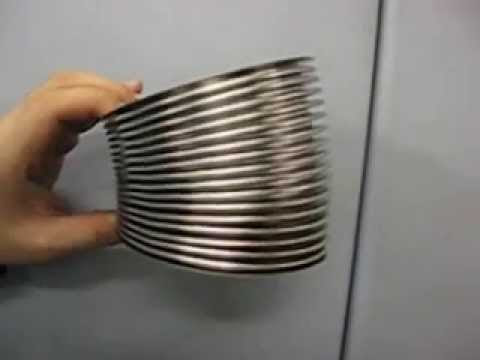

ブログの記事から動画を見てベローズの注文を頂きました。

イメージ
随分前の事ですが、ブログ記事を見てホームページに次のようなメールが届きました。 初めてメールいたします。 △△で設計を担当しています○○申します。 当方で必要なモノは・・・・溶接ベローズを検討しましたが、コストが非常に高く断念しました。成型ベローズは安価と聞いていましたがバネ定数が高く・・・・あまり板厚を薄くして万一クラックが・・・・そんな中、御社 高嶋社長のブログで、本日の・・・・・動画を見て・・・・・・・・伸縮可能なベローズは成型できるでしょうか? そして注文になりました! 三元ラセン管工業   BMB 社長の日記 Facebookページ
